مقدمه:
لوله‌های مسی آب در معرض حفره‌های آب سرد ناشی از آلودگی داخلی لوله و یون های مهاجم، خصوصاً در نقاط لحیم کاری شده قرار دارند. خوردگی فرسایشی ناشی از سرعت بالا یا جریان متلاطم و خوردگی جریان سرگردان ناشی از تکنیک ضعیف سیم کشی الکتریکی، مانند اتصال زمین و اتصال نامناسب می تواند شدت خوردگی در این لوله ها را افزایش دهد.

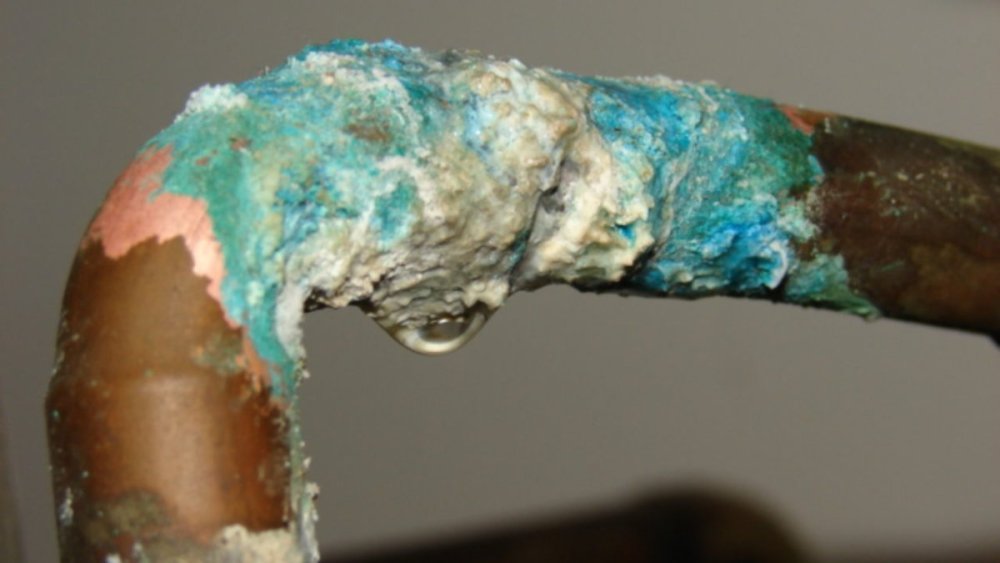

سوراخ سوراخ شدن لوله های مسی:
در صورتی که لوله های مسی به طور نامناسب به زمین یا محل نصب چسبانده شده باشند، ممکن است سوراخ شدن لوله با شروع حفره در سطح بیرونی آن رخ دهد. این پدیده از نظر فنی به عنوان خوردگی جریان سرگردان یا حفره های الکترولیتی شناخته می شود. سوراخ شدن لوله یا حفره دار شدن آن به دلیل اتصال زمین ضعیف یا اتصال ضعیف به شبکه ارت معمولاً در خانه‌هایی اتفاق می‌افتد که لوله‌کشی اصلی آنها اصلاح شده است. صاحبان خانه ممکن است متوجه شوند که یک دستگاه تصفیه آب پلاستیکی جدید یا مجموعه تعمیر شده پلاستیکی، به دلیل ناسانا بودن، اتصال الکتریکی لوله آب را به زمین قطع کرده است، درنتیجه بعد از نصب اخیر شاهد نشت آب از سوراخ های ریز سوزنی هستند. آسیب به سرعت رخ می دهد، معمولاً حدود شش ماه پس از قطع شدن زمین آشکار می شود. وسایل لوله کشی که به درستی نصب شده اند دارای یک کابل اتصال مسی هستند که بخش های لوله قطع شده را به هم متصل می کند. نشت این سوراخ های ریز روی لوله (پین هول) ناشی از خوردگی جریان سرگردان می تواند منجر به هزینه های بالای لوله کشی شود و نیاز به تعویض کل خط آب داشته باشد. علت این اتفاق اساساً یک نقص الکتریکی است، نه یک نقص لوله کشی. هنگامی که آسیب لوله کشی ترمیم شد، باید سریعاً با یک برقکار مشورت شود تا اتصال زمین و اتصال کل سیستم های لوله کشی و الکتریکی را ارزیابی کند.

مکانیزم خوردگی ناشی از جریان الکتریکی:
خوردگی جریان سرگردان به این دلیل رخ می دهد که:
1-    سیستم لوله کشی به طور تصادفی یا عمدی به یک منبع ولتاژ DC متصل شده است.
2-    لوله کشی در تمام طول خود پیوستگی الکتریکی فلز به فلز ندارد.
3-    اگر منبع ولتاژ AC باشد، یک یا چند ماده معدنی طبیعی که داخل لوله را می پوشانند ممکن است به عنوان یکسو کننده عمل کنند و جریان AC را به DC تبدیل نمایند.
ولتاژ DC آب داخل لوله را وادار می کند تا به عنوان یک رسانای الکتریکی (یک الکترولیت) عمل کند. جریان الکتریکی از لوله مسی خارج می شود، از طریق آب در بخش غیر رسانا (مثلاً محفظه فیلتر پلاستیکی) حرکت می کند و از طرف مقابل دوباره وارد لوله می گردد. حفره در سمت منفی الکتریکی (کاتد) اتفاق می افتد، که ممکن است با توجه به جهت جریان آب،  بالادست یا پایین دست باشد. حفره دار شدن به این دلیل اتفاق می افتد که ولتاژ الکتریکی، فلز مس داخلی لوله را یونیزه می کند، که با مواد معدنی محلول در آب واکنش شیمیایی می دهد و نمک های مس را ایجاد می کند. این نمک های مس در آب محلول هستند و شسته می شوند. گودال‌های میکروسکوپی در نهایت رشد کرده و محکم می‌شوند تا سوراخ‌هایی ایجاد کنند. وقتی یکی کشف می شود، تقریباً به طور قطع تعداد بیشتری وجود دارد که هنوز فاش نشده است. یک بحث کامل در مورد خوردگی جریان سرگردان را می توان در فصل 11، بخش 11.4.3، کتاب راهنمای مهندسی خوردگی، توسط پیر روبرژ یافت.




تشخیص آسیب لوله:
تشخیص و از بین بردن پیوند ضعیف نسبتاً ساده است. تشخیص با استفاده از یک ولت متر DC ساده، با سرنخ های پروب آزمایشی که در مکان های مختلف لوله کشی قرار می گیرد، انجام می شود. به طور معمول، یک کاوشگر روی یک لوله داغ و یک پروب روی یک لوله سرد به کاربر اطلاع می دهد که آیا اتصال زمین نامناسب وجود دارد. هر چیزی فراتر از چند میلی ولت قابل توجه است و پتانسیل 200 میلی ولت رایج است. پیوند گم شده در ناحیه شکاف به بهترین وجه، خود را نشان می دهد، زیرا پتانسیل الکتریکی اندازه گیری شده در طول مسافت از بین می رود. پیوند گمشده معمولاً در نزدیکی ورودی آب سرد به ساختمان قرار دارد، زیرا معمولاً تجهیزات تصفیه به آن اضافه می‌شود، اما نشت سوراخ می‌تواند در هر نقطه پایین دست یا بالادست ناشی از قطع تداوم الکتریکی رخ دهد.
تصحیح مشکل، خرید یک کیت جامپر اتصال مسی، متشکل از کابل مسی با قطر حداقل #6 AWG و دو گیره زمینی برنزی برای چسباندن آن به لوله‌کشی، ساده است. NFPA 70، کتاب راهنمای کد ملی برق ایالات متحده (NEC)، بخشی در مورد اتصال و زمین برای جزئیات در مورد انتخاب اندازه سیم هادی اتصال صحیح را بیان کرده است که بسیاری از صنعتگران و محققین از این کتاب بهره می برند.
با این حال، اگر ساکنان ساختمان شوک یا جرقه‌های بزرگ ناشی از وسایل لوله‌کشی یا لوله‌ها را تجربه کنند، مساله جدی‌تر از اتصال ناقص و خوردگی لوله است. ولتاژهای بزرگتر ممکن است به دلیل اتصال سیم برق به لوله کشی و اتصال زمین نامناسب یا از دست رفته سیستم لوله کشی ایجاد شود. چنین وضعیتی خطر شوک الکتریکی و خطر آتش سوزی بالقوه را به همراه دارد. در این موارد باید فوراً با یک برقکار مشورت کرد.

گردآورنده: سید رحیم کیاحسینی
